Toegankelijke liften – EN 81-70 conforme oplossingen

De norm EN 81-70 definieert liftbesturingen, -afstanden, -afmetingen, -contrasten en -accessoires die de toegang voor mensen met rolstoelen of loophulpmiddelen vergemakkelijken. KONE MonoSpace® DX 700, KONE MonoSpace® DX 500, KONE MonoSpace® DX 300, KONE TranSys™ DX en KONE MiniSpace™ DX liften zijn allemaal beschikbaar met EN81-70-conformiteit.

Fundamentele vereisten

De norm introduceert eisen voor de grootte van de liftkooi en het interieur:

  • Een leuning moet worden geïnstalleerd in de liftkooi aan de kant van het kooibedieningspaneel (COP)
    • Als de afstand tussen de COP en de aangrenzende hoek kleiner is dan een 400 mm leuning die op de muur past, moet een leuning aan beide zijden van de COP worden geïnstalleerd
    • Voor kooitypes 1, 2 en 3 (zie tabel 1) kan de leuning worden geïnstalleerd op de muur tegenover de COP, als de breedte van de voorwand minder is dan de diepte van de leuning
    • Voor kooitypes 4 en 5 moet de tweede leuning worden geïnstalleerd op de muur tegenover de COP of op de achterwand
  • Spiegel is verplicht voor autotype 1, 2 en 3
  • Decoratieve afwerkingen mogen de nominale kooidiepte en -breedte van elk kooitype niet met meer dan 15 mm op elke wand verminderen:
    • Er mogen geen extra voorzieningen aan de wanden van de kooi worden bevestigd onder een hoogte van 800 mm die de accommodatie en het draaien van passagiers met rolstoelen of passagiers met andere loophulpmiddelen kunnen beperken. Dit zou met name het geval zijn voor type 1 en type 2 kooien die de minimale diepte beperken en voor type 4 kooien die de kleinere minimale afmeting beperken. In sommige gevallen kan het nodig zijn om de nominale kooibreedte of -diepte met enkele mm te vergroten, afhankelijk van de gebruikte wandafwerking, om de extra benodigde ruimte te creëren.

Signalisatie gerelateerde vereisten

De norm introduceert eisen voor de grootte en het interieur van de liftkooi :

  • De hoorbare signaalsterkte moet instelbaar zijn tussen 35 en 65 dB (A) voor kooiomgevingen. In lawaaierige omgevingen moet het geluidsniveau instelbaar zijn tot 80 dB (A).
  • Een contrast van 30% is vereist tussen:

    • drukknop en frontplaat of directe omgeving
    • symbool op drukknop en knopachtergrond
    • frontplaat en de omgeving op stopplaatsen
  • Er is geen helderheidscontrast vereist voor toestellen die op het kader zijn gemonteerd
  • Er is geen helderheidscontrast vereist tussen de COP en de frontplaat wanneer de COP vijf (5) of meer knoppen bevat

Kooitypes en afmetingen

KooitypeMinimum kooibreedte (mm)Minimum kooidiepte (mm)Minimum vrije openingsbreedte (mm)
110001300800
211001400900
311002100900
41600 of1400900
14001600900
52000 of14001100
140020001100
Afbeelding

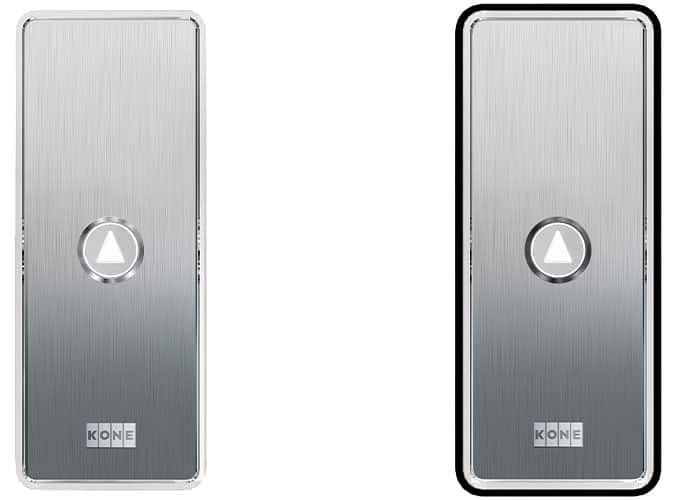

Voorbeeld van EN 81-70:2018 contrastvereiste (niet-conform apparaat links, conform apparaat rechts).
